제품 소개

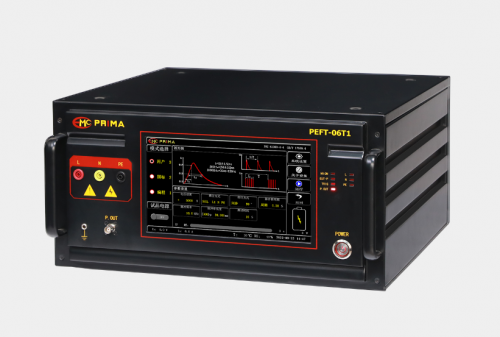

PEFT-06T1 버스트 발생기는 전기적 빠른 과도 버스트 내성 실험의 요구 사항을 위해 특별히 설계되었으며 전기적 빠른
과도 버스트(EFT) 간섭을 받을 때 전기 및 전자 장비 전원 공급 포트, 신호, 제어 및 접지 포트의 성능을 평가하는 데 사용됩니다.
제품 특징
> EN/IEC 61000-4-4 및 GB/T17626.4의 최신 표준 관련 요구 사항을 충족하고 초과합니다.
> 10.1인치 컬러 터치스크린 조작
> 수입형 프로그램 제어 고압전원으로 안정적인 성능
> 스마트 전자동 결합/디커플링 네트워크 내장
> 국제 표준, 사용자 정의, 프로그래밍 모드 내장
> 대전류 EUT 네트워크로 업그레이드 가능
> 위상각 비동기 또는 0-360° 자유 설정
> 하이펄스 주파수가 1,200kHz까지.
> 온도 센서가 내장되어 있습니다.
> RJ45와 RS232 인터페이스가 내장되어 있어 원격(옵션) 가능
높임말높임말 번역 설정
발음듣기
복사하기
표준 충족
>GB/T17626.4
>IEC/EN61000-4-4
>IEC/EN60601-1-2
>IEC/EN61000-6-1
>IEC/EN61850-3
>ANSI/IEEEC62.41
기술 매개변수
|
제품명 |
PEFT-06T1 |
|
출력 전압 |
0.2kV～6.0kV |
|
전압 부스트 범위 |
0.0kV～2.5kV |
|
펄스 전압 분해능 |
100V |
|
출력 전압 정확도 |
＜±10% |
|
출력 전압 극성 |
양수/음수, 양수 첫번째 음수, 음수 다음 음수 |
|
소스 임피던스 |
50Ω |
|
상승시간 |
5ns±30%, 50Ω 부하, 1000Ω 부하 |
|
펄스 지속 시간 |
50ns±30%, 50Ω 부하 |
|
50ns~15/+100ns,1000Ω부하 |
|
|
주파수 범위 |
0.1KHz～1200KHz |
|
주파수 해상도 |
0.1KHz |
|
표준 주파수 |
5KHz、100KHz |
|
펄스군 지속시간 |
1~255pcs 개 조절 가능 |
|
펄스군 주기 |
전형적 300ms (0.15~9.99S 조절가능, 조절정밀도 0.01s) |
|
위상동기 |
0°~359°(45HZ~65HZ) (동기, 자동, 비동기) |
|
테스트 기간 |
1s～9999s |
|
트리거 방식 |
자동, 수동, 외부 트리거링 |
|
결합/ 디커플링 네트워크 |
내장 3상 5선 결합 디커플링 네트워크 |
|
디커플링 능력 |
AC 250V/16A; DC 220V/16A |
|
일반 매개 변수 |
|
|
기기 작동 상태 지시 |
전면 패널 LED 지시, LCD 표시 |
|
상위기 |
RS232, RJ45 인터페이스 옵션 온라인 테스트 보고서 인쇄 |
|
설비동작전원 |
AC220V ± 10%,50/60 Hz |
|
퓨즈 |
3A |
|
최대소비전력 |
200W |
|
환경온도 |
15 ℃～35 ℃ |
|
습도 |
30～60% |
|
기압 범위 |
86kPa～106kPa |
|
접지 저항 |
4.0Ω 이하 |
|
외형 치수 |
195×472×400mm |
|
무게 |
15kg |
