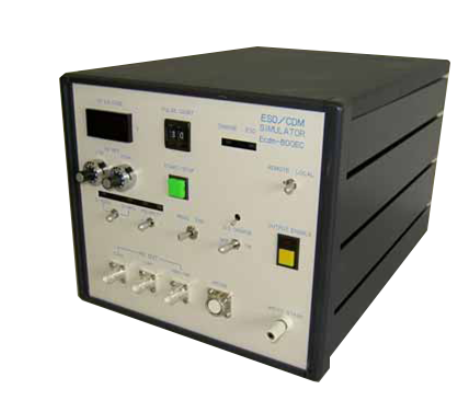

![ESD/CDM Simulator[Model Ecdm-100E/400E]](https://www.tet.co.jp/img/pd/esd/Ecdm-new.jpg)
스냅백 커브 분석기 모델 Ecdm-400EC-TLP 시리즈는 저렴한 가격, 수동 조작 벤치 탑 ESD Simulator 입니다.
외부 연결 프로브 / 어댑터를 교체함으로써 인체 모델 (HBM), 기계 모델 (MM) 장치 정전기 모델 (CDM) 패키지 대전 모델 (CPM 외국에서는 FI-CDM라고합니다) 등 모든 ESD를 시뮬레이션 할 수 있습니다.
또한 트랜스미션 라인 펄스 발생기 (TLP) 구성하면 펄스 폭이 좁은 펄스를 사용하여 대전류 영역까지 V-I 커브 측정기로도 사용할 수 있습니다.
웨이퍼 스테이지와 조작 옵션을 결합함으로써 웨이퍼에서의 측정도 할 수 있는 응용 범위의 매우 넓은 시뮬레이터입니다.
• 스냅백 커브 측정
• 상승 시간 선택 가능
• 보호 손상 테스트
• 펄스 폭,（20ns 40ns 80ns 100ns 150ns）
• HBM, MM과 비교
• 옵션 펄스 전류 모니터
• 고전압
• 옵션 웨이퍼 테스트 지그
• 최대 전류 6A
• 개 방 부하까지 2kV
스냅 백 커브 분석기는 ESD 보호 회로의 스냅 백 커브를 측정하고 손상 수준을 감지 할 수 있습니다. 고전류 및 고전압
전송선 펄스가 보호 회로에 적용되고 IV 커브 또는 손상 수준이 측정됩니다. 좁은 펄스가
적용되므로 2차 브레이크 다운을 감지할 수 있습니다. 펄스 폭이 매우 좁기 때문에 기존 커브 추적기 보다 훨씬 높은 전류 영역까지 IV 커브를 측정 할 수 있습니다.
모듈 송전선로부
① 디지타이징 범위 ① 40ns 폭의 경우
② TLP 유닛(본체) ② 100ns 폭의 경우
③ TLP 프로브 ③ 기 타 폭도 가능
④ 프로브 스탠드
⑤ 전류/전압 모니터 지그
⑥ 전송선로부
⑦ 전압 프로브
⑧ 동축 케이블
