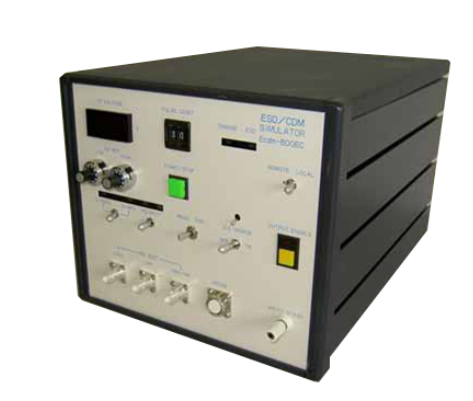

정전 방전(ESD)은 설계 규칙이 점점 더 정확해 짐에 따라 반도체 소자의 파손, 저하 또는 오작동의 주요 원인입니다. 모델 Ecdm‑800EC는  HBM (Human  Body  Model)  또는 MM (Machine  Model)  ESD 방전과 같은 ESD 시뮬레이션을 허용하는 벤치탑 및 수동 작동 시뮬레이터입니다. 재핑하려면 DUT 핀 또는 PC 보드 패턴에서 프로브 팁을 터치한 다음 전면 패널 스위치 또는 풋 스위치를 누릅니다. 평평하지 않은 위치를  재핑하기 쉽습니다. 모델 Ecdm‑800EC는 옵션으로 프로브를 교체하여 인체 모델(HBM)이나 기계 모델(MM)을 시뮬레이션합니다.  LCD 패널, PC 보드 및 기타 모듈의 ESD 노이즈 내성 테스트를 수행하는 것도 유용합니다. Ecdm‑800EC 모델은 800V 및 8000V 범위를 가지고 있으며 더 높은 스트레스 시험이 가능합니다. Ecdm 시리즈는 선택적으로 DUT에 충전되거나 방전된 전하량을 허용하며, 이는 충전 전압에 따라 달라집니다. 최근 DUT를 죽이는 이 전하량이 현장에서 허용되는 최대 방전 레벨을 결정하여 손상되지 않도록 한다는 사실이 밝혀졌습니다. TLP (Transmission  Line  Pulse) 구성은 I/V 곡선과 ESD 보호 회로의 견고성을 검증하는 데 사용할 수 있습니다. TLP 테스트에 대한 자세한  정보가 필요한 경우 TLP 자료에  문의하십시오. 도쿄 일렉트로닉스 트레이딩 주식회사(TET)는 10년 이상 CDM 테스트 시스템을 포함한 완전 자동화된 ESD 테스트 시스템을 개발해 왔습니다.  모델  Ecdm‑100/400/800E는 이러한 배경을 바탕으로 값비싸고 자동화된 테스트 시스템에 적합하지 않은 애플리케이션을 위해 개발되었습니다. 모델  Ecdm‑800EC는 LED 장치의 높은 ESD 전류 성능을 검증하기 위해 특별히 개발되었습니다. 권장하지는 않지만, LED(웨이퍼)에 2000V  또는  4000V MM  응력을 적용하여  LED의 실제  ESD 견고성을 검증할 수 있습니다.

옵션
