| PBCI-100PB | |

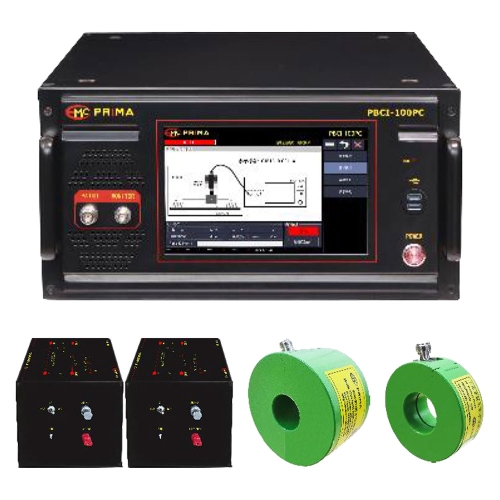

| BCI 전도 내성 자동 테스트 시스템 (BCI Automatic Testing System) 차량용 전장품 및 전자기기의 BCI(Bulk Current Injection) 전도 내성 시험을 위한 자동화 테스트 시스템입니다. 신호원, 파워 앰프, 파워 미터, 전류 주입 프로브, 전류 모니터링 프로브 및 인공망(LISN) 등 시험에 필요한 주요장비를 통합 구성하여 BCI 전도 내성 시험을 효율적이고 정밀하게 수행할 수 있습니다. | |
| 주요 특징 | 대응 표준 |
| 입력 전압 : 단상 AC 220V ± 10% | ISO 11452-4 |
| 전원 주파수 : 50/60Hz | EN/IEC 61000-4-6 |
| 상수 및 배선 : 단상 3선식 (L-N-PE) | GB/T 17626.6 |
| 전압 해상도 : 1V | GJB 151B CS114 |
| 출력 전압 파형 왜율 : ≤ 5% | ISO/TS 7637-4 |
| 최대 소비 전력 : 200W | 장비 기본 사양 |
| 규격 준수 : ISO 11452-4 표준 요구사항 준수 | 모델명 : PBCI-100PB |
| 디스플레이 및 운영체제 : 10.1인치 산업용 제어 화면, Windows 내장 | 대응 규격 : ISO 11452-4 |
| 전원 공급장치 : 프로그래밍 가능한 고전압 전원 공급장치 채택 | 주파수 범위 : 100kHz ~ 400MHz |
| 휴대성 : 소형 설계로 이동 및 휴대 용이 | 출력 파워 : 100W |
| 시험 리포트 : 시험 보고서 생성 및 USB를 통한 데이터 내보내기 지원 | 전류 범위 : 40mA ~ 300mA |
| 세부 모듈별 상세 사양 | |
| ① 신호원(Signal source) | ③ 파워 미터(Power meter) |
| 출력 주파수 : 4kHz ~ 3GHz | 입력 주파수 : 9kHz ~ 500MHz |
| 출력 레벨 : -60 ~ +10dBm | 시험 레벨 : -40dBm ~ +30dBm |
| 무변조 신호 : 연속파 (CW) | 정밀도 : ±0.5dB |
| 주파수 해상도 : 0.23Hz | 입력 인터페이스 : N type |
| 주파수 및 온도 안정도 : ±0.5ppm | 전압 정재파비 (VSWR) : < 1.1 : 1 |
| 고조파 : ≤ -30dBc | |
| 비고조파 : ≤ -50dBc | ④ 벌크 전류 주입 프로브(Bulk Current Injection Probe) ※교정키트포함 |
| 출력 파워 범위 : -120dBm ~ 0dBm (9kHz ~ 500kHz) | 주파수 범위 : 4kHz ~ 500MHz |
| -120dBm ~ +10dBm (500kHz ~ 3GHz) | 최대 입력 파워 : 100W (장시간 연속 사용) |
| 파워 정확도 : ±1.0dB | 150W (15분사용) |
| 해상도 : 0.1dB | 200W (5분사용) |
| 내장 저주파 변조원 (LF) : 정현파 (Sine wave) : 0.1Hz ~ 500kHz | 크기 : 외경 127mm / 내경 40mm / 두께 80mm |
| 사각파 (Square wave) : 0.1Hz ~ 20kHz | |
| 삼각파 / 톱니파 : 0.1Hz ~ 100kHz | ⑤ 전류 모니터링 프로브(Current monitor probe) |
| 진폭 변조 (AM) : 0% ~ 100% | 주파수 범위 : 1kHz ~ 500MHz |
| 주파수 변조 (FM) : 1Hz ~ 25kHz | 전이 임피던스 Zt (Ω) : 0.1Ω |
| 위상 변조 (PM) : 0° ~ 360° | 전이 임피던스 Zt (dBΩ) : 1dBΩ |
| 듀티 사이클 : 1% ~ 100% | 삽입 임피던스 : 1Ω |
| 출력 인터페이스 : N type | 최대 바이어스 전류 : 150A (DC ~ 400Hz) |
| 최대 허용 측정 RF 전류 : 2A | |
| ② 파워 앰프(Power Amplifier) | 크기 : 외경 98mm / 내경 40mm / 두께 38mm |
| 출력주파수 : 100kHz ~ 400MHz | |
| 최대출력파워 : +44dBm / 100W | ⑥ 인공 전원 네트워크(Artificial Mains Network,LISN) 모델:LISN-50-2550 |
| 고조파 : < 15dBc | 주파수 범위 : 0.1 ~ 150MHz |
| 이득 (Gain) : 51dB ± 1dB (100W) | 네트워크 부하 용량 : DC 250V / 50A |
| 전압정재파비 (VSWR) : < 1.5 : 1 | 임피던스 : 50Ω |
| 출력임피던스 : 50Ω | 크기 : 185 x 180 x 390 mm |
| 출력인터페이스 : N type | |
| 시스템 전체 사양 | |
| 장비 동작 상태 표시 : 전면 패널 PC 산업용 제어 컴퓨터로 작동 및 표시 | 동작 온도 : 15℃ ~ 35℃ |
| 운영체제 : Windows 10 | 동작 기압 범위 : 86kPa ~ 106kPa |
| 인터페이스 : USB | 접지 저항 : < 0.5Ω |
| 장비 동작 전원 : AC 220V ± 10% 50/60Hz | 메인 호스트 크기 : 5U / 450 x 550 x 222 mm |
| 퓨즈 (Fuse) : 3A | 중량 : 10kg |
| 최대 소비 전력 : 200W | |
