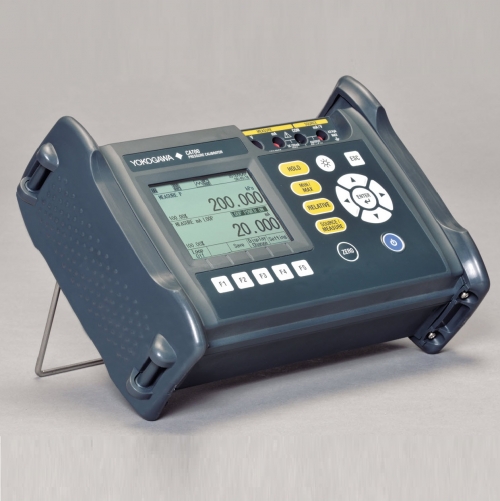

* CA700 교정기기의 용도
압력/차압 트랜스미터와 압력 스위치의 측정 정확도를 유지하기 위한 정기적인 교정에 사용하는 측정 기기입니다.
압력측정, DC입력, 압력트랜스미터 및 기타 장치의 교정을 위해 필수적입니다.
-주요 목표 시장 : 석유, 가스, 석유 화학, 화학, 철강, 펄프 및 제지, 전력, 물 공급 및 폐수 처리 산업
-응용 : 압력 / 차동 압력 전송기, 압력 스위치 교정 및 입/출력 테스트
*CA700는 휴대용 최고 정밀 측정기
: 압력 측정(±0.01% of rdg), DC전압/ 전류 측정 및 소스(±0.015% of rdg)
1. 압력측정(±0.01% of rdg)-본체에서 택1
1) -80 to 200kPa (모델: CA700-E-01)
2) -80 to 1000kPa (모델: CA700-E-02)
3) -80 to 3500kPa (모델: CA700-E-03)
2. DC전압/전류 측정 및 소스(±0.015% of rdg)
1) DC A측정(100mmA)
2) DC V측정 (50V)
3) 24V Loop Power Supply
3. DC전압/ 전류 소스(±0.015% of rdg)
1) DC A발생 (200mmA)
2) DC V발생 (50V)
*CA700는 내부 메모리에 저장 기본제공
: 내부메모리에 압력 트랜스미터 및 스위치에 대한 교정 절차를 저장할 수 있습니다.
또한 교정 전, 후 데이터 및 오류를 기록합니다.
저장된 데이터는 따라서 장치 유지 보수 개선등의 장치 성능 및 유지 보수 주파수의 결
정분석과 같은 용도로 사용할 수 있습니다.
*핸드펌프 3가지 모델 (옵션)
1 -83~700kPa (MAX 1,000kPa,Air)
2 -83~4,000kPa (MAX 5,100kPa,Air)
3 0~ 70MPa (MAX 70MPa, 액체)
* 높은 화면 표시 분해력 : 0.001kPa (200.000 kPa의 범위에서)
* 주요 목표 시장 : 석유, 가스, 석유 화학, 화학, 철강, 펄프 및 제지, 전력, 물 공급 및 폐수 처리산업
* 응용: 압력/차동 압력 전송기, 압력 스위치 교정 및 입/출력 테스트탱크 및 파이프 기밀 시험검사 전기 공압식 변환기 동작
*CA700는 어느때보다 더 정확하게 현장 교정을 가능하게 휴대용 클래스에서 가장 높은 정확도와 넓은 범위를 달성
APPLICATION
1.Field Calibration of Differential Pressure and Pressure Transmitters
(차압 및 압력 트랜스미터의 필드 교정에 적합)
: 압력트랜스의 교정은 입출력값의 정확히 측정이 요구되고, 오류율의 계산도 요구됩니다.
CA700 정확하게 압력과 전류의 입력 및 출력 값을 정확히 측정하여 안정적인 교정을 보장합니다.
기본으로 내장된 교정 절차서는 사용자가 소정의 절차에 따라 특정 보정을 수행 할수있게 도와줍니다.
2.Pressure Switch Test(압력스위치 테스터)
:압력 스위치 테스트는 접점이 열리고 닫힐 때의 압력 및 데드 밴드 접점이 닫힐때의 저항을 측정합니다.
기본으로 내장된 교정 절차서는 사용자가 소정의 절차에 따라 특정 보정을 수행 할 수 있게 도와줍니다.
3.Check and I/O Adjustment of an Electro-pneumatic Converter
(전기-공압 컨버터의 검사와 입출력 조절)
:전기-공압 컨버터의 검사와 입출력은 0, 25, 50, 75, 100%의 전류 간격으로 상승/하강 의해 수행됩니다.
생성된 압력을 정확히 측정하는 기능 및 신호생성을 위한 4-20 mA step 기능을 갖고 있습니다.
4. 20mA SIMULATE(Two-wire Transmitter Simulator)
(20mA SIMULATE (두 와이어 송신기 시뮬레이터))
CA700은 루프 테스트를 수행하기 위해 송신기 시뮬레이터로 사용할 수 있습니다.
CA700은 (싱크) 계측장비 (예를 들면, 유통시스템 또는 PLC) 외부 전압 발생 장치에서 현재 설정을 흡수 할수 있습니다.
4-20mA 소스는 0.015% of the reading 정확도로 공급될 수 있습니다.
5. Two-wire Transmitter Loop Check
(2선식 트랜스미터 루프 확인)
DC mA 신호는 24V DC 전원 공급 장치에서 송신기에 전원을 공급하여 측정 할 수 있습니다.
DC mA 신호 측정 및 영점 검사는 판독 값의 0.015%의 정확도로 수행 할 수 있습니다.
HART통신 및 BRAIN 통신용 250 ohm저항이 교정기에 포함되어 있습니다.
그래서 핸디 터미널에 연결할 때 외부저항을 부착할 필요가 없습니다.
6. Input Command Check and Adjustment of Recofders and Controllers
(레코더 및 컨트롤러의 입력 명령 확인 및 조정)
계측 루프 테스트, 운영, 명령체크는 0.015%의 정확도를 가진 DC1~5V / 4~20mA 계측신호를 소싱하여 수행할 수 있습니다.
선형 스윕과 스템 스윕의 2가지패턴을 선택할 수 있습니다.
***Software는 yokogawa홈페이지에서 무료로 다운 받을 수 있습니다.
